Matplotlib 산점도 그리기

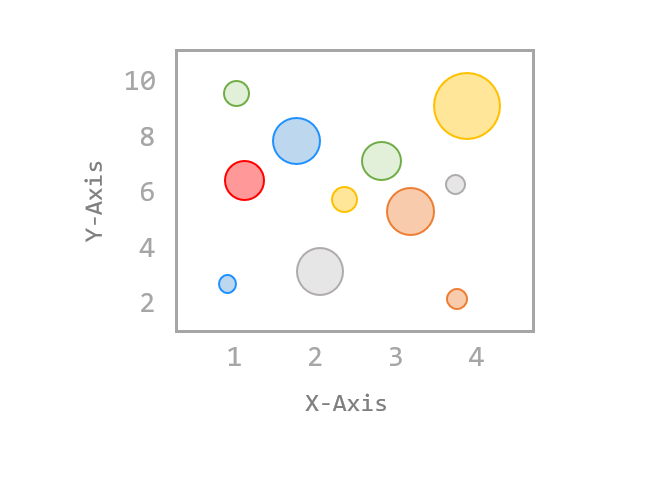

산점도 (Scatter plot)는 두 변수의 상관 관계를 직교 좌표계의 평면에 점으로 표현하는 그래프입니다.

matplotlib.pyplot 모듈의 scatter() 함수를 이용하면 산점도를 그릴 수 있습니다.

Keyword: plt.scatter(), scatter plot, 산점도

1) 기본 사용

예제

import matplotlib.pyplot as plt
import numpy as np

np.random.seed(0)

n = 50
x = np.random.rand(n)
y = np.random.rand(n)

plt.scatter(x, y)
plt.show()

NumPy의 random 모듈에 포함된 rand() 함수를 사용해서 [0, 1) 범위의 난수를 각각 50개씩 생성했습니다.

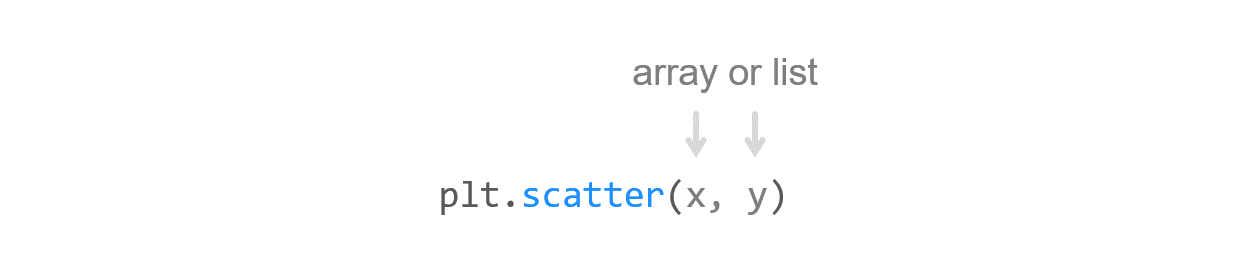

x, y 데이터를 순서대로 scatter() 함수에 입력하면 x, y 값에 해당하는 위치에 기본 마커가 표시됩니다.

결과는 아래와 같습니다.

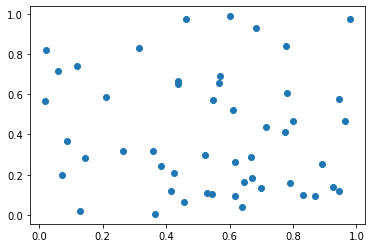

Matplotlib 산점도 그리기 - 기본 사용

2) 색상과 크기 지정하기

예제1

import matplotlib.pyplot as plt
import numpy as np

np.random.seed(0)

n = 50
x = np.random.rand(n)
y = np.random.rand(n)
area = (30 * np.random.rand(n))**2
colors = np.random.rand(n)

plt.scatter(x, y, s=area, c=colors)
plt.show()

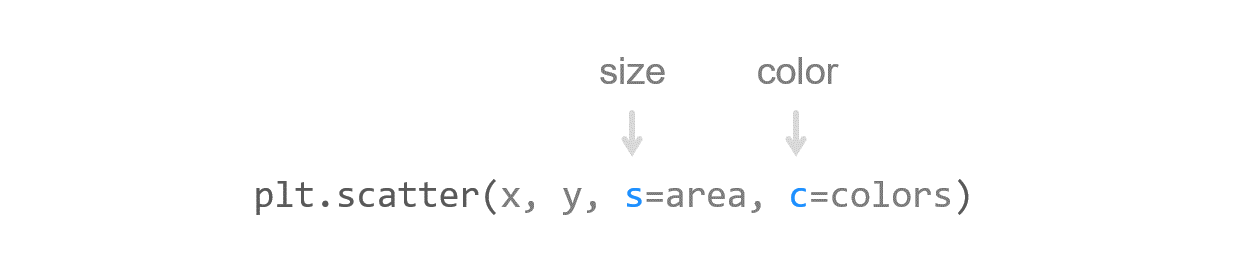

scatter() 함수의 s, c 파라미터는 각각 마커의 크기와 색상을 지정합니다.

마커의 크기는 size**2 의 형태로 지정합니다.

예를 들어 plot() 함수에 markersize=20으로 지정하는 것과

scatter() 함수에 s=20**2으로 지정하는 것은 같은 크기의 마커를 표시하도록 합니다.

마커의 색상은 데이터의 길이와 같은 크기의 숫자 시퀀스 또는 rgb, 그리고 Hex code 색상을 입력해서 지정합니다.

마커에 임의의 크기와 색상을 지정했습니다. 결과는 아래와 같습니다.

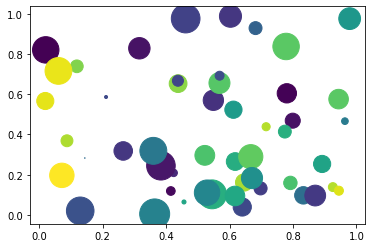

Matplotlib 산점도 그리기 - 색상과 크기 지정하기

예제2

plot() 함수의 markersize 지정과 scatter() 함수의 s (size) 지정에 대해서는 아래의 예제를 참고하세요.

import matplotlib.pyplot as plt

plt.plot([1], [1], 'o', markersize=20, c='#FF5733')
plt.scatter([2], [1], s=20**2, c='#33FFCE')

plt.text(0.5, 1.05, 'plot(markersize=20)', fontdict={'size': 14})
plt.text(1.6, 1.05, 'scatter(s=20**2)', fontdict={'size': 14})
plt.axis([0.4, 2.6, 0.8, 1.2])
plt.show()

plot() 함수의 markersize를 20으로, scatter() 함수의 s를 20**2으로 지정했습니다.

아래 그림과 같이 동일한 크기의 마커를 표시합니다.

텍스트 삽입에 대해서는 이 Matplotlib 텍스트 삽입하기 페이지를 참고하세요.

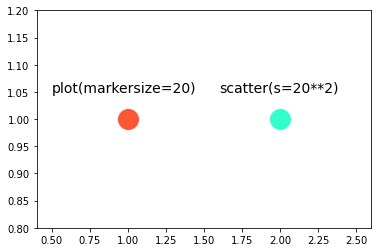

Matplotlib 산점도 그리기 - 색상과 크기 지정하기 2

3) 투명도와 컬러맵 설정하기

예제

import matplotlib.pyplot as plt
import numpy as np

np.random.seed(0)

n = 50
x = np.random.rand(n)
y = np.random.rand(n)
area = (30 * np.random.rand(n))**2
colors = np.random.rand(n)

plt.scatter(x, y, s=area, c=colors, alpha=0.5, cmap='Spectral')
plt.colorbar()
plt.show()

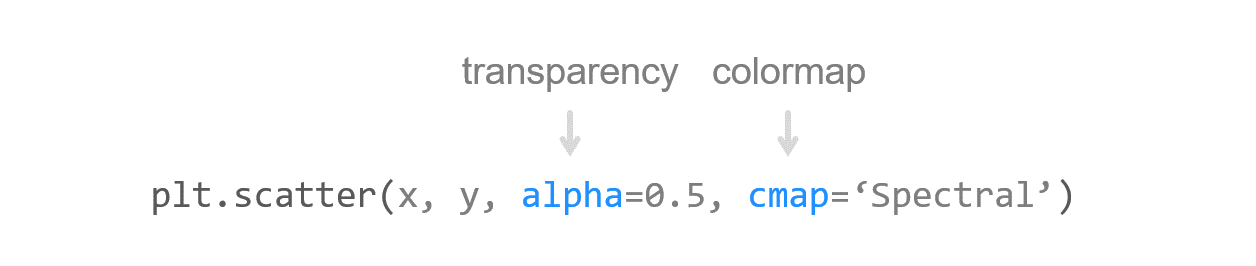

alpha 파라미터는 마커의 투명도를 지정합니다. 0에서 1 사이의 값을 입력합니다.

cmap 파라미터에 컬러맵에 해당하는 문자열을 지정할 수 있습니다.

컬러맵 설정에 대해서는 이 Matplotlib 컬러맵 설정하기 페이지를 참고하세요.

결과는 아래와 같습니다.

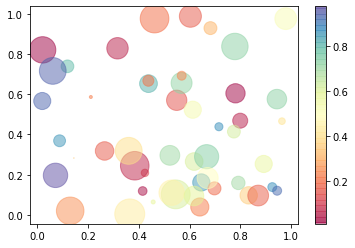

Matplotlib 산점도 그리기 - 투명도와 컬러맵 설정하기
